製品紹介

製缶機械関係

車関係

＜マフラー＞
・ハゼ折ハゼ潰し


機械寸法･加工スペック

型式 単位 U-60-1 U-60-2 U-61
加工可能板厚
 最大(mm)
最小(mm)
 1.6
0.6
 1.6
0.6
 0.6
0.3
加工可能対角・円
 最大(mm)
最小(mm)
 200
80		 300
100
 200
80
加工可能高サ
 最大(mm)
最小(mm)
 700
200
 900
350
 2,000
700
生産高
 (/h)
 360
 300
 300
 １個当り所要時間
 (pcs/sec)
 9.5 12
 12
 モートル
 (kW)
 7.5
 11
 15
 床面積(縦・横・高サ)
 (mm)
 4,380×1,970×1,550
 5,310×2,490×1,930
 4,990×2,125×1,670
 重量(約)
 (kg)
 4,100
 5,300
 6,050
 才数
 (cft)
 700
 830 780

LinkIconカタログ.pdf

・フランジ


機械寸法･加工スペック

型式 単位 S-43-3 S-43-4
加工可能板厚 最大(mm) 1.2(SS41相当) 1.2(SS41相当)
加工可能対角・円 最大(mm)
最小(mm)		 300
100		 200
80
加工可能長さ 最大(mm)
最小(mm)		 900
200		 700
150
マシンタクト (sec) 12
 9
電動機 (kW) 11 4P 5.5 4P
油圧 (kg/c㎡) 120 140
床面積(縦・横・高さ) (mm) 1,580×2,230×1,960
 920×2,100×1,400
機械重量(約) (kg) 3,000 1,800
才数
600 260

LinkIconカタログ.pdf

・シングル巻締め


機械寸法･加工スペック

型式 単位 S-33-5C
<強力型>		 S-33-5C-S
<ステンレス巻>		 S-33-6C
<強力型>		 S-33-6C-S
<ステンレス巻>		 S-33-7
<強力型>		 S-32
<下巻型>
巻締可能板厚 最大(mm) 1.6 1.5 1.6 1.5 1.6 0.5
巻締対角　円 最大(mm)
最小(mm)		 260
100		 260
100		 380
200		 380
200		 650
250		 700
150
巻締対角　高さ 最大(mm)
最小(mm)		 750
10		 750
10		 750
10		 750
10		 1,200
200		 550
10
生産高
 (/h) 300 200 300 200 180 180
300
床面積
(縦・横・高さ)
 (mm) 1,780×1,130
×2,680		 1,780×1,130
×2,680		 1,880×1,230
×2,680		 1,880×1,230
×2,680		 2,155×1,420
×3,560		 2,100×1,300
×2,260
モートル (kW) 5.5 7.5 5.5 7.5 7.5 3.7
重量(約)
 (kg) 2,500 2,500 2,700 2,700 3,300 1,500
才数
 (cft) 365 365 380 380 630 380

LinkIconカタログ.pdf

・ダブル巻締め


機械寸法･加工スペック

型式 単位 S-40-2
巻締可能板厚 最大(mm)
 1.6(SS41相当)
巻締可能対角・円 最大(mm)
最小(mm)		 220
80
巻締可能高さ 最大(mm)
最小(mm)		 700
200
能力
13sec～17sec
機械駆動モートル
7.5kw, 4p
油圧駆動モートル
3.7kw, 4p
床面積(縦・横・高さ) (mm)
 1,770×1,570×2,850
重量 (kg)About
 5,500
才数 (cft)
 500




LinkIconカタログ.pdf



機械寸法･加工スペック

型式 単位 S-41A-4 S-41A-3
板厚 mm
 0.4
 0.4
缶の大きさ(対角) 最大(mm)
最小(mm)
 440
200		 350
160
缶の高さ 最大(mm)
最小(mm)
 400(350)
45(35)		 400(350)
45(35)
能力 min
 10～20

15～25
主電動機 kw 2.2  4P 2.2  4P
ヘッド昇降電動機 kw 0.2  4P 0.2  4P
ワーク送り方法
リンケージ水平グリップ方式 リンケージ水平グリップ方式
シーミングロール径 mm
 45、75 45、75
床面積 縦・横・高 mm
 3,000×1,350×2,240 3,000×1,350×2,240
重量(約) kg
 2,900 2,800

LinkIconカタログ.pdf

＜オイルフィルター＞

加工方法  機械

巻締め

プロジェクション溶接

ハゼ折ハゼカシメ

カーリング

エアー漏れテスター

アッセンブリー

ライニング

各連結コンベアー

シーミングマシン（巻締め機）

プロジェクション溶接機

ハゼ折カシメ装置

カーリングマシン

エアーリークテスター

アッセンブリーマシン

ライニングマシン

各コンベアー

＜チューブ＞

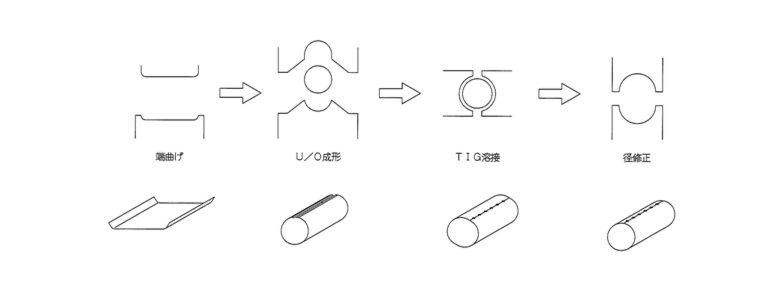

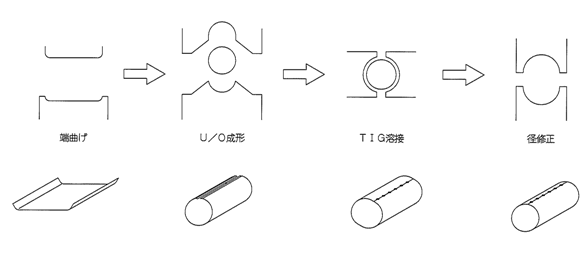

加工工程例
